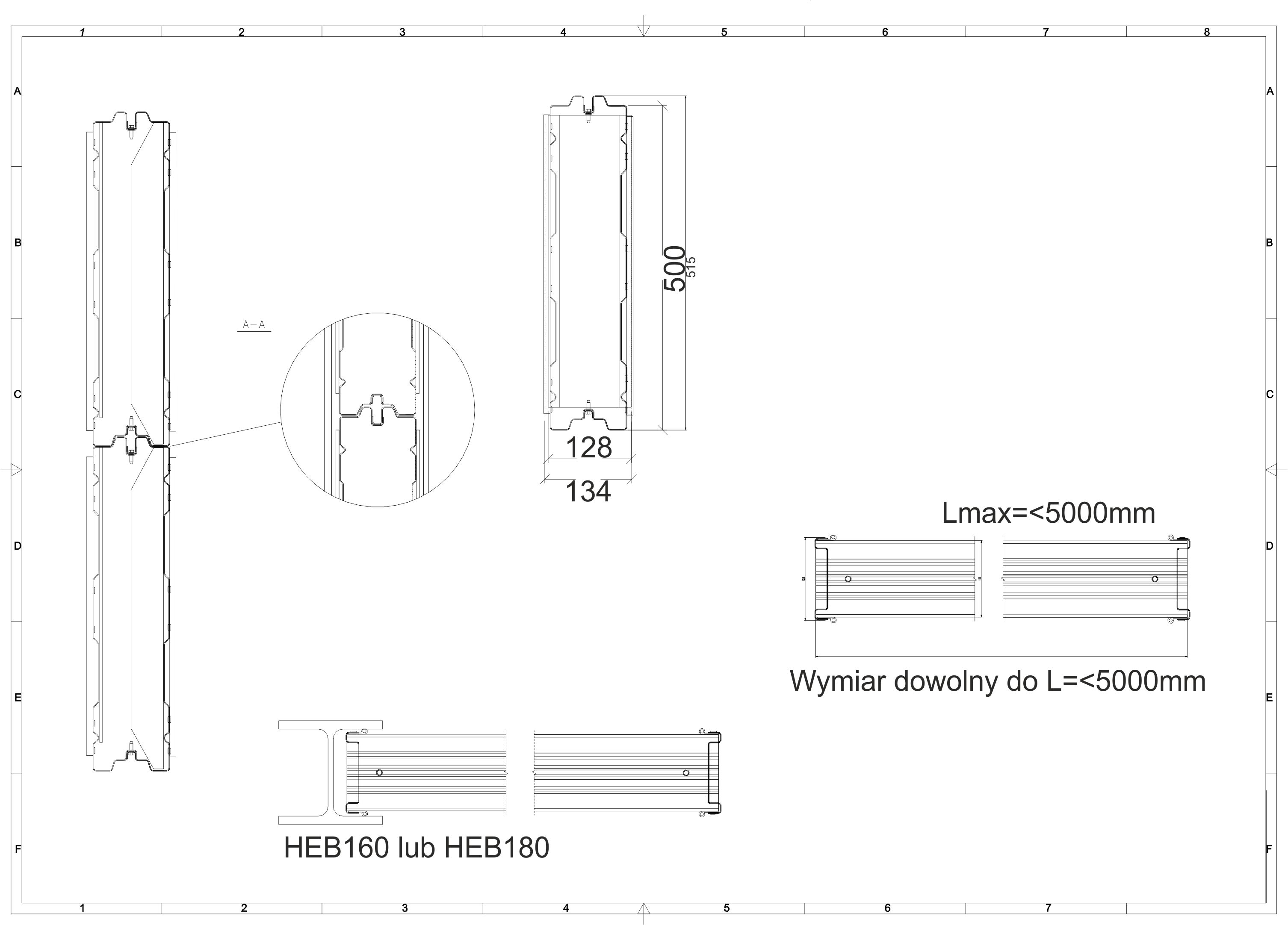

Panele BUDAN h500 montuje się w układzie poziomym i mają standardowe wymiary:
- wysokość modułowa 500mm* (za wyjątkiem niestandardowych rowiązanań- Ekrany i obudowy akustyczne o nietypowej wysokości) ;
- szerokość 128 mm + uszczelki antywibracyjne = od 134mm do 152mm ( rodzaj uszczelki dołączonej do panela dopasowana jest do montażu słupach dwuteowych szeroko-stopowych: - HEB160/HEA160 (szerokość wewnętrzna 134 mm) lub na specjalne zamówienie - HEB180/HEA180 (szerokość wewnętrzna 152 mm) oraz C160.
- długość paneli jest dowolna od 500mm do 5000mm (opcja 6000mm* dla niestandardowych rozwiązań; długość montowanych paneli powinna być mniejsza o 40 mm od osiowego rozstawu słupów HEB /HEA; np. długość przęsła 5000 mm (rozstaw osiowy słupów) powinno się montować panel o długości całkowitej 4960 mm.)
