Instrukcja montażu
Montaż paneli a źródło hałasu
Dla ekranów akustycznych pochłaniających, panele akustyczne BUDAN h500 montuje się stroną perforowana od źródła hałasu. W przypadku paneli PA , RO przy układaniu należy zwrócić uwagę by wszystkie panele były układane właściwą stroną. (oznaczenmie na boku panela)
Konstrukcja

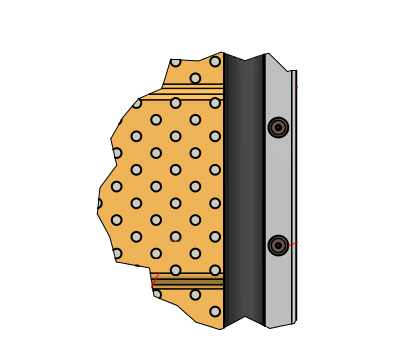

Panele BUDAN h500 zostały wyposażone we własne uszczelki stabilizujące, dzięki czemu montaż odbywa się jedynie przez wsunięcie kasety we wcześniej przygotowaną konstrukcję.

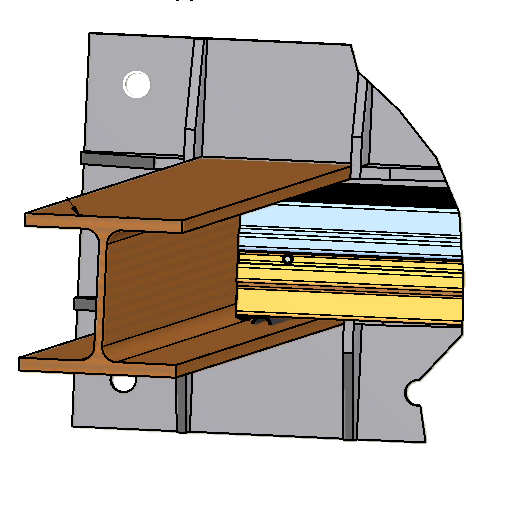

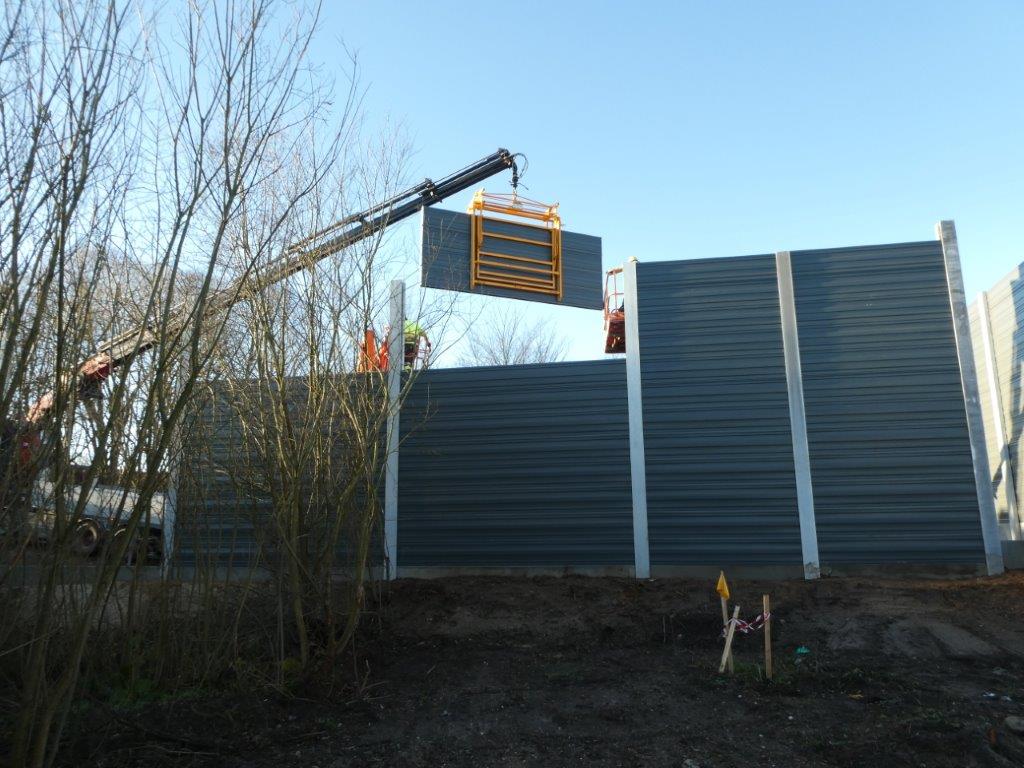

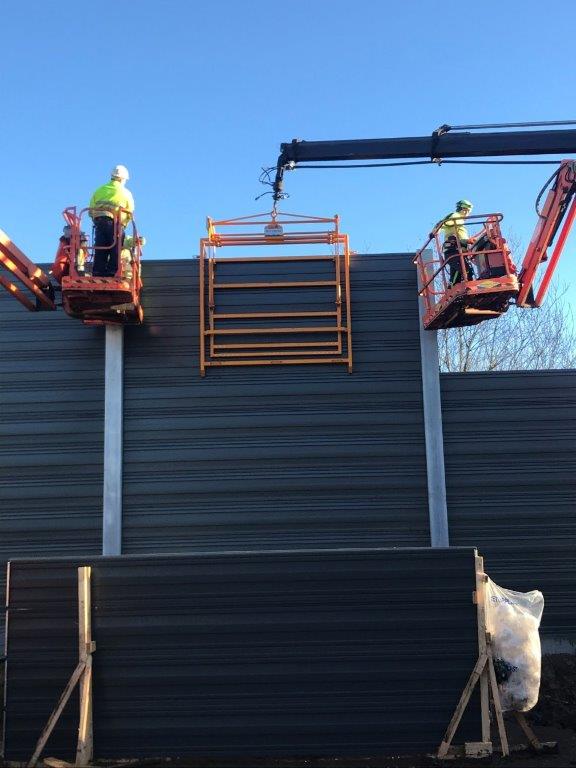

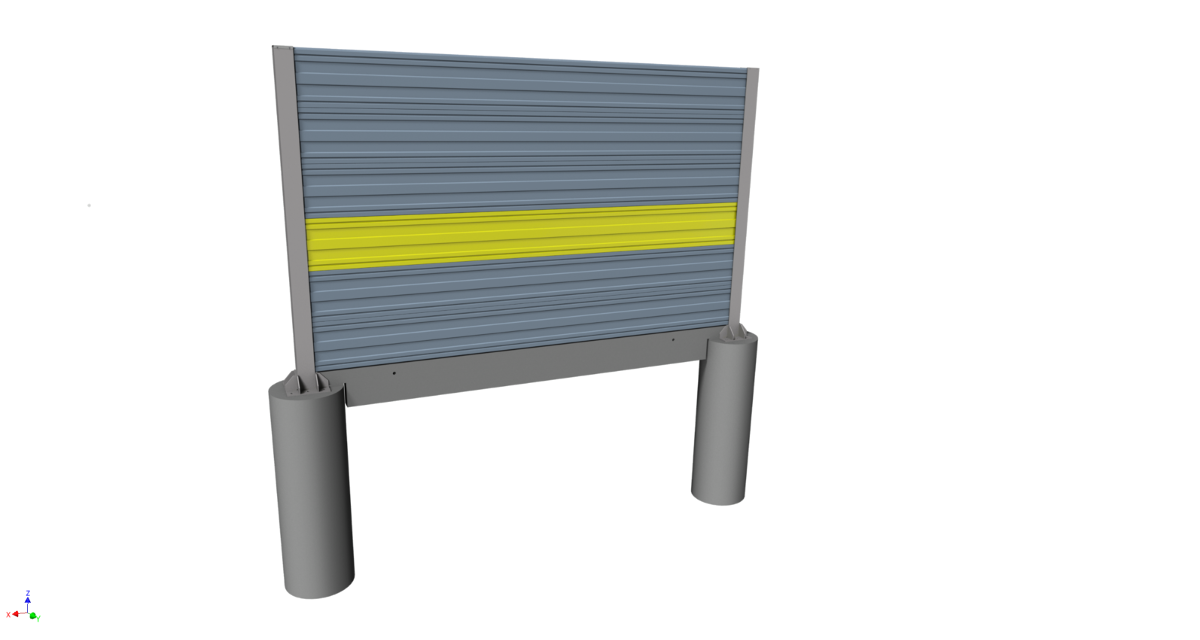

Panele BUDAN standardowo montuje się słupach szeroko-stopowych poprzez wsunięcie od góry pomiędzy półki dwuteowników. Nie ma konieczności przykręcania paneli do konstrukcji nośnej.
Długość montowanych paneli powinna być mniejsza o 40 mm od osiowego rozstawu słupów HEB /HEA; np. długość przęsła 5000 mm (rozstaw osiowy słupów) powinno się montować panel o długości całkowitej 4960 mm.

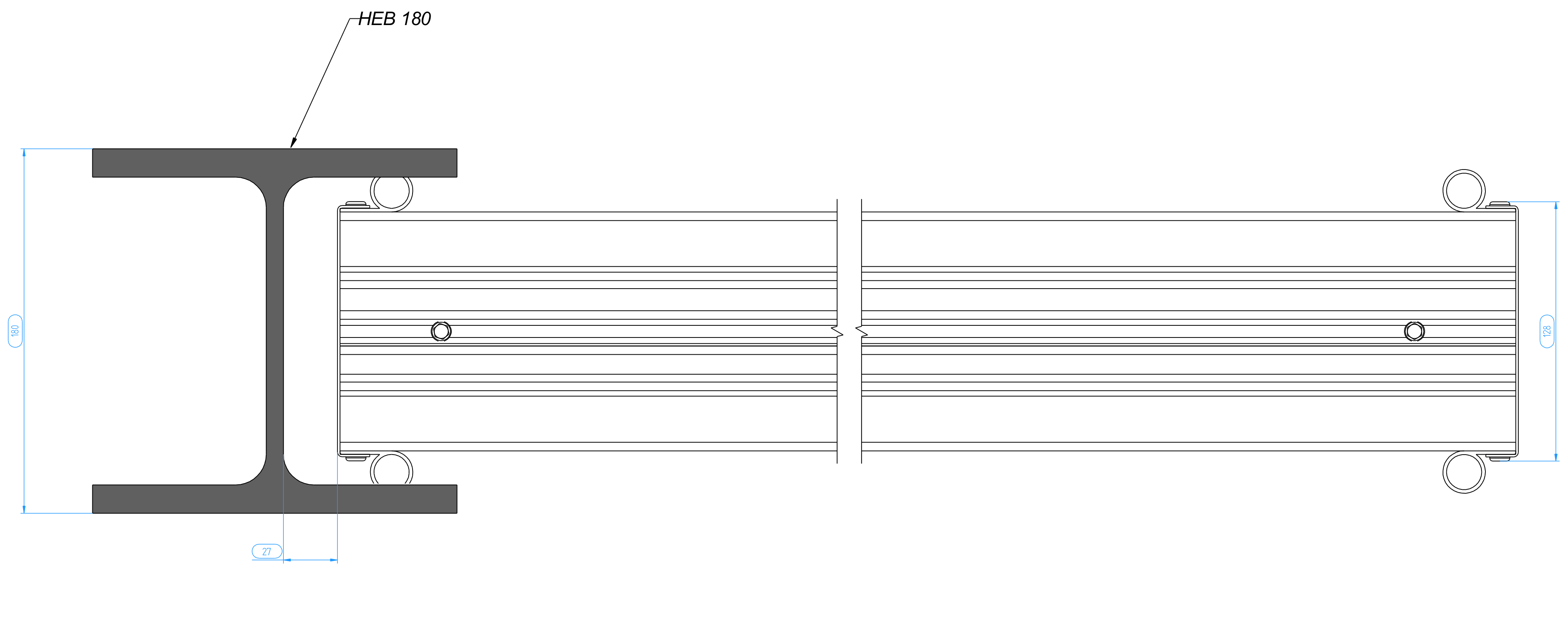

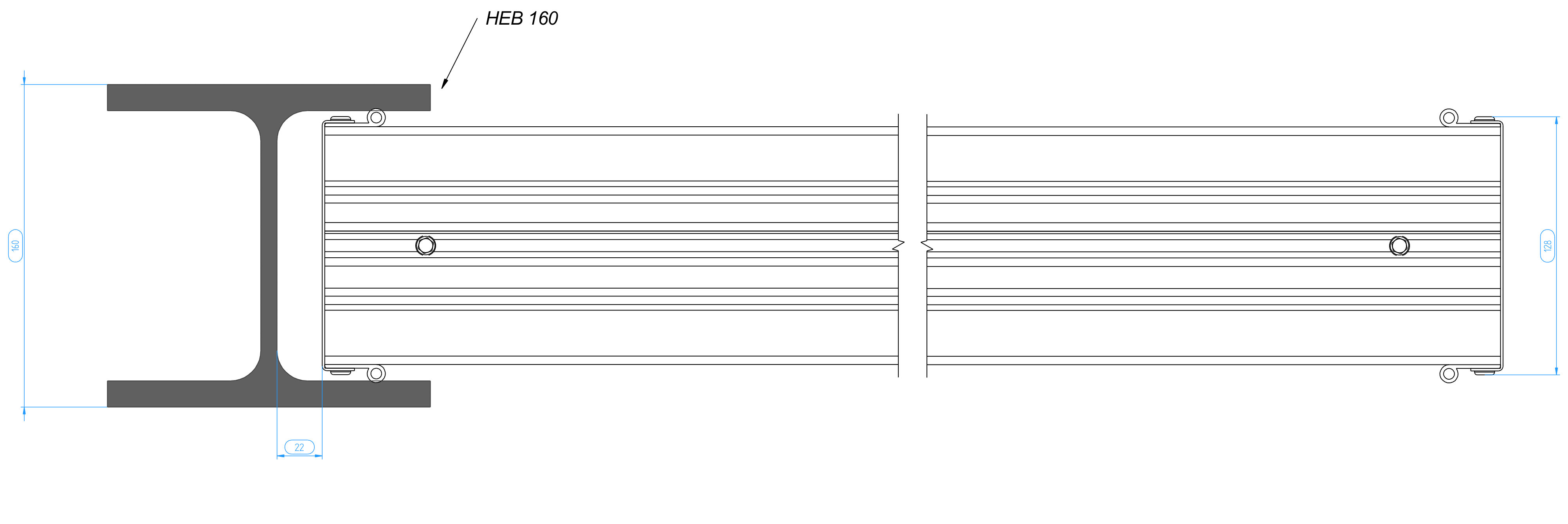

Rodzaj uszczelki dołączonej do panela; dopasowana jest do montażu słupach dwuteowych szeroko-stopowych: - HEB 160/HEA 160 (szerokość wewnętrzna 134 mm) lub na specjalne zamówienie - HEB 180/HEA 180 (szerokość wewnętrzna 152 mm) oraz C160.
Dopuszcza się stosowanie konstrukcji z innych profili jeśli takowe zostały zaprojektowane przez osobę posiadająca uprawnienia projektowe.
Ciężar
Mały ciężar elementów montowanych w sposób tradycyjny umożliwia montaż bez użycia dźwigu. Masa 1m2 waha się od 16 do 25 kg w zależności od typy paneli.
Przed rozpoczęciem montażu należy sprawdzić konstrukcję pod względem dokładności wykonania i zgodności z projektem.
Wytyczne dotyczące montażu
- Montaż paneli musi odbywać się zgodnie z obowiązującymi instrukcjami i normami, sztuką budowlaną oraz zgodnie z zarządzeniami właściwych organów.
- Montaż paneli powinien odbyć się najpóźniej do 180 dni od daty ich produkcji.
- W przypadku gdy panele montowane są w terminie późniejszym niż 30 dni od daty produkcji bezwzględnie należy usunąć z nich folię zabezpieczającą panele w transporcie.
- Niedopuszczalne jest montowanie paneli wraz z folią zabezpieczającą.
- Przed montażem konstrukcję nośną należy oczyścić i w szczególności usunąć z niej liście, trawę, pleśń i inne obiekty.
- Podczas montażu paneli nie należy stosować narzędzi mogących uszkodzić powłokę lakierniczą, bezwzględnie zabrania się uderzania w panele i spuszczania ich z dużej wysokości.

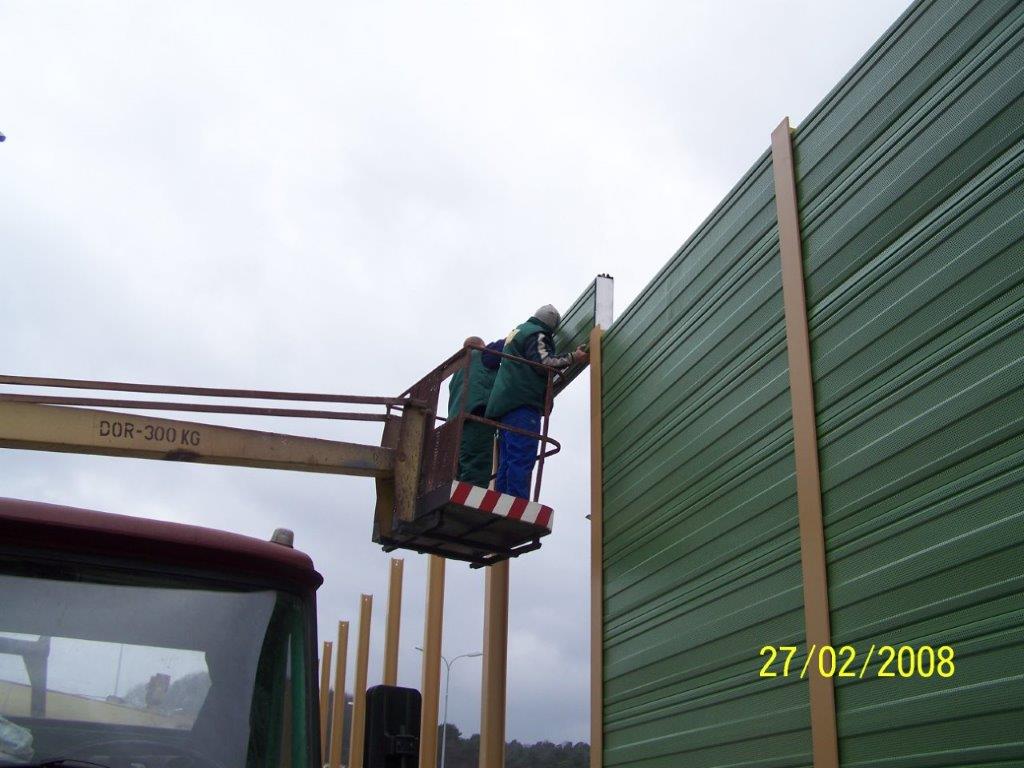

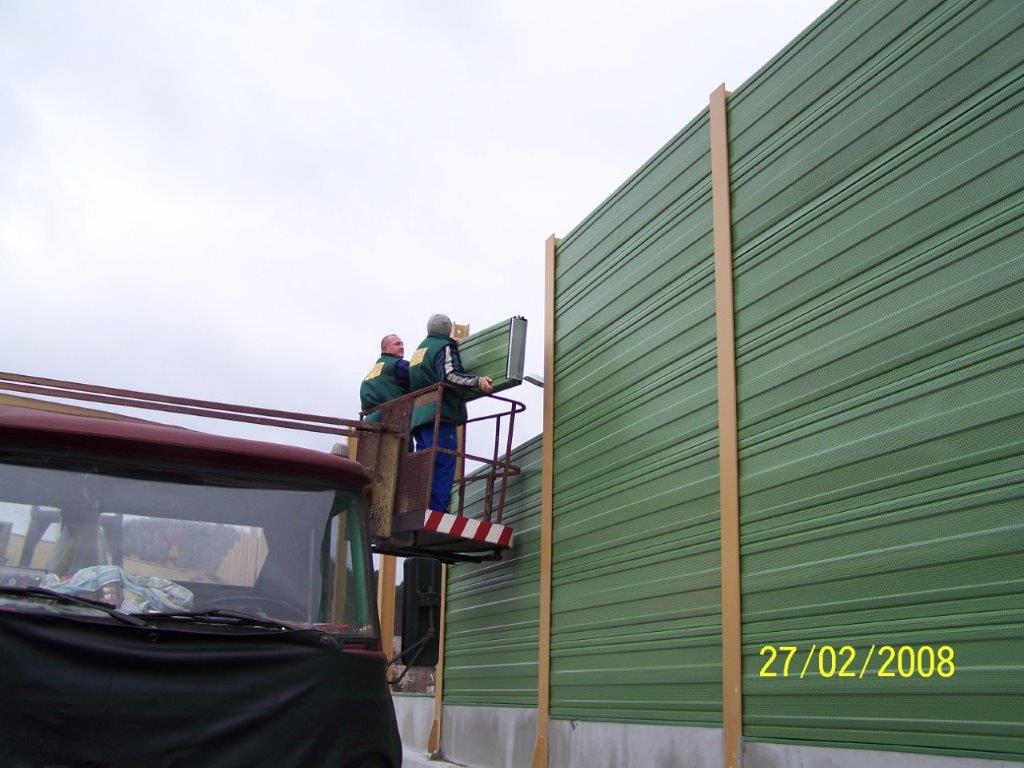

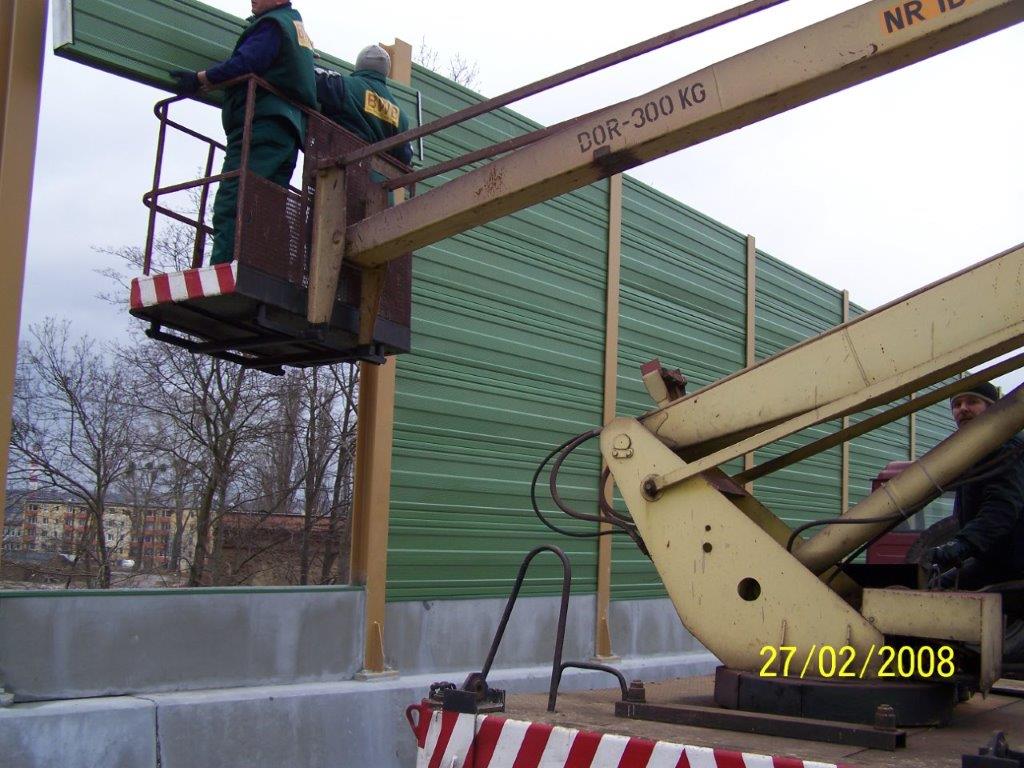

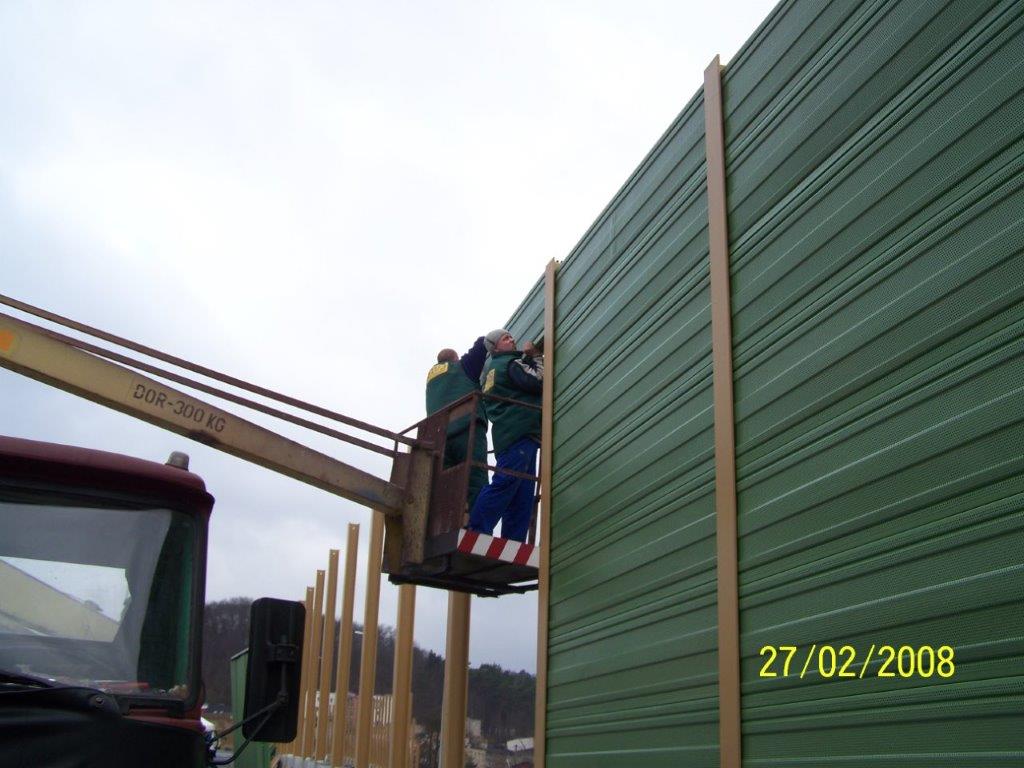

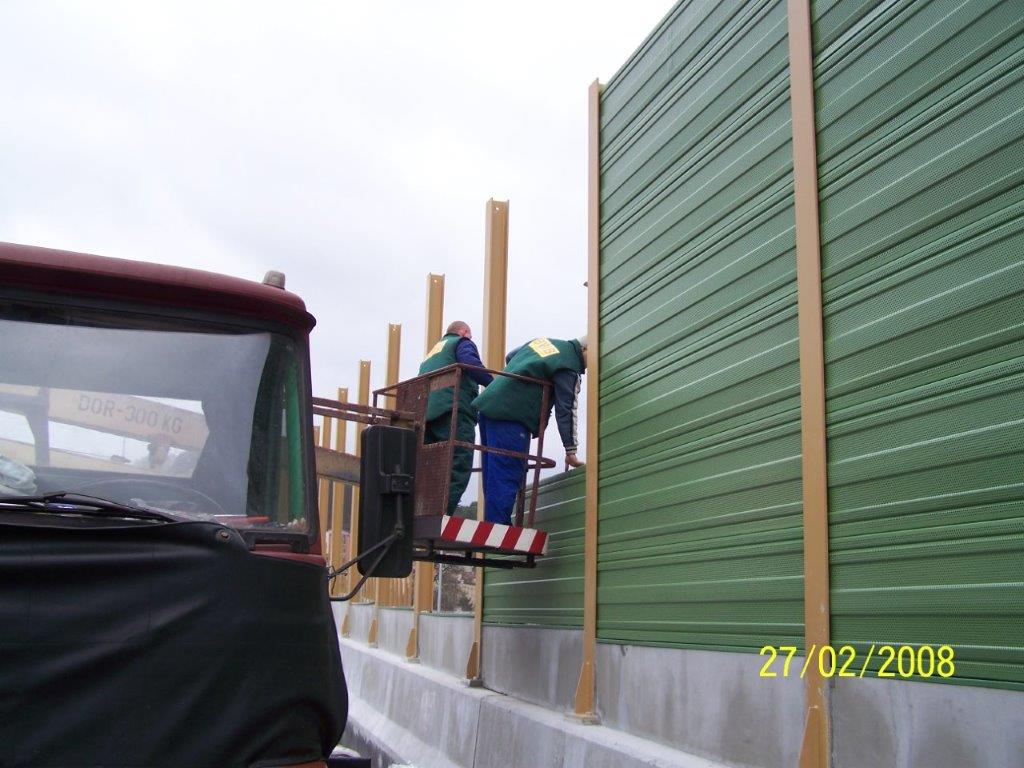

- Panele podczas montażu należy delikatnie wsuwać pomiędzy półki słupów konstrukcyjnych.
- Podczas montażu nie wolno paneli ciąć przewiercać, rozbierać, roznitować.
- Niedopuszczalny jest montaż paneli w słupach konstrukcyjnych niedopasowanych do grubości paneli.
- W przypadku montażu przęseł powyżej 20m2 z paneli standardowych konieczne jest stosowanie rygli w konstrukcji przenoszących obciążenia pionowe
- Nie należy przeprowadzać montażu paneli gdy prędkość wiatru przekracza 10 m/s, a także w czasie opadów i wyładowań atmosferycznych lub gęstej mgle.

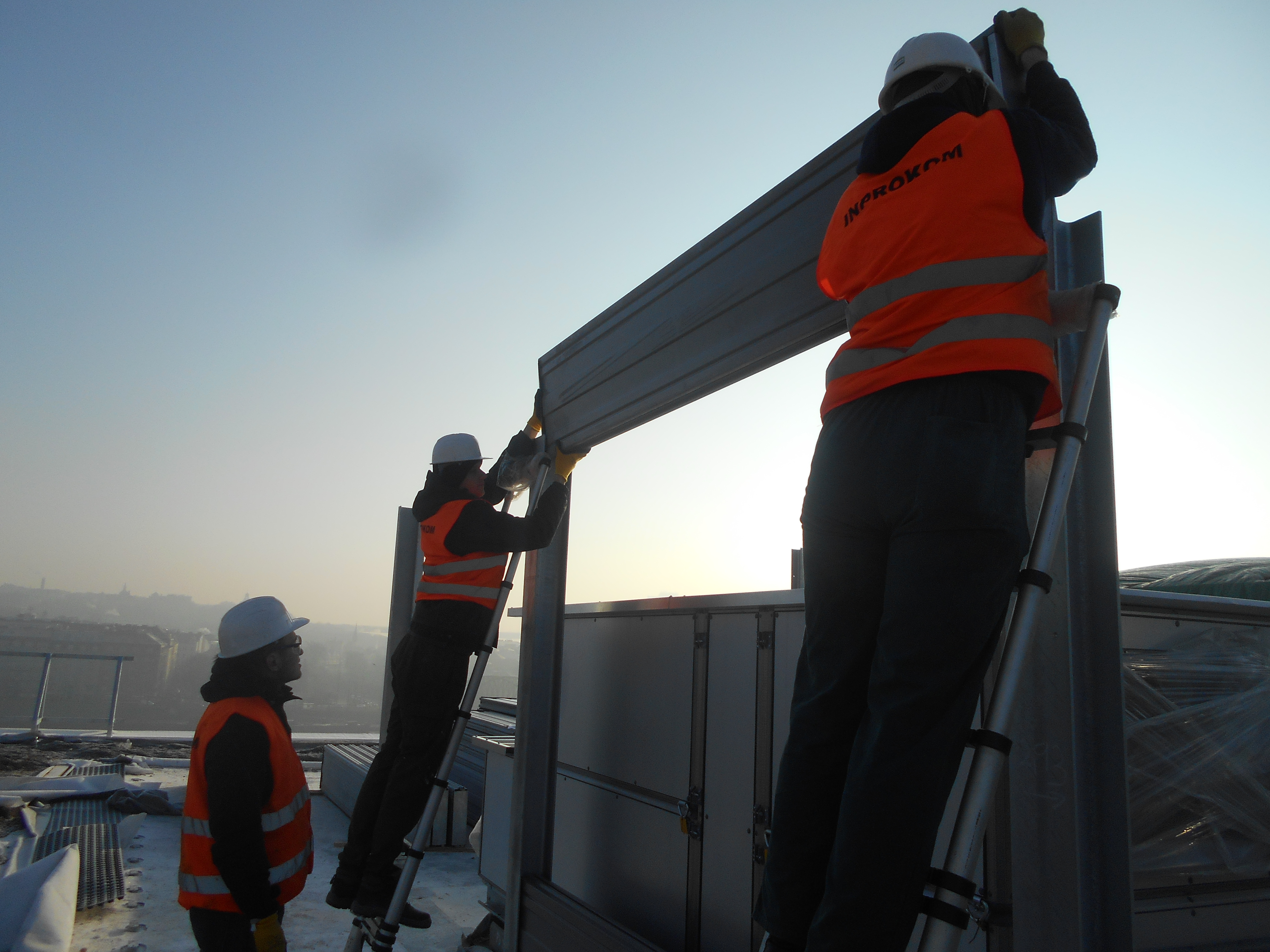

Montaż na dachu obiektu

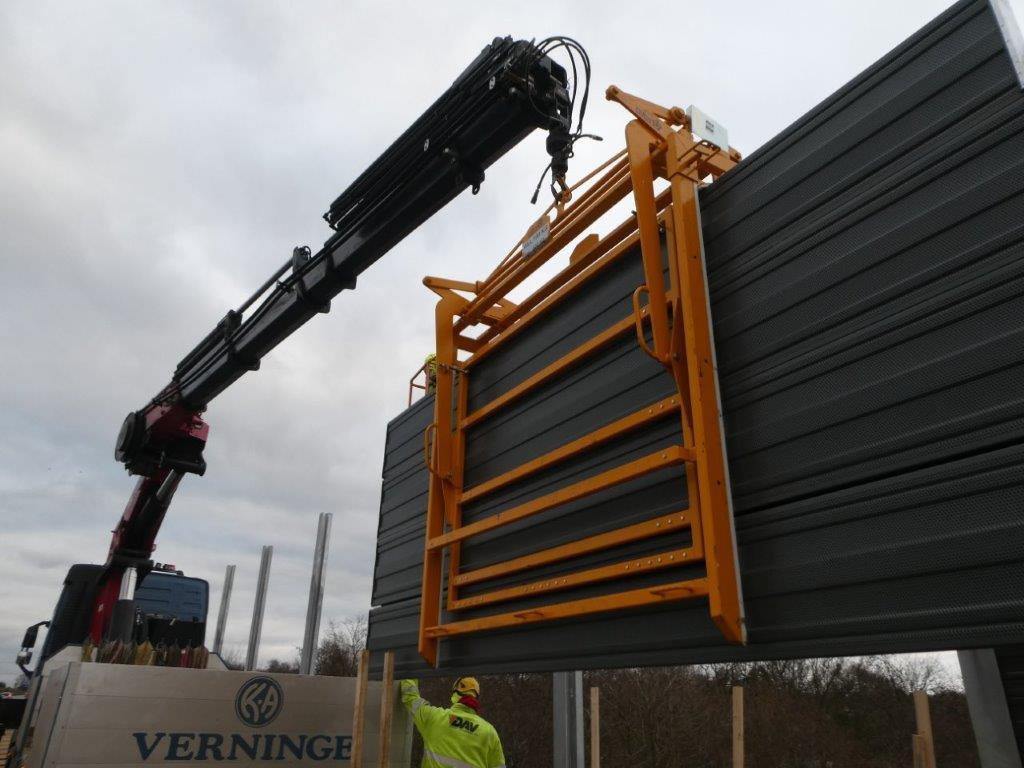

W przypadku montażu paneli na dachu obiektu prosimy o wcześniejszą informację w celu wzmocnienia palet transportowanych na dach za pomocą dźwigu.
Zastrzeżenia techniczne
- Panele dostarczane na podstawie różnych zamówień mogą różnić się odcieniami, mimo tego samego oznaczenia koloru RAL.
- Kolory metaliczne ze względu na złożoność procesów technologicznych, nie gwarantuje się zgodności odcieni kolorów w kolejnych dostawach.
- Istotne jest, aby dobrać odpowiednią maksymalną długość paneli i ustalić odpowiedni okres montażu.
- Dla paneli w kolorach ciemnych zaleca się przeprowadzanie montażu w temperaturach od 10 oC do 25oC.
