Typowe błędy w projektowaniu i budowie ekranów akustycznych

Proponujemy zapoznanie się z przykładowymi rozwiązaniami projektowymi zastosowania paneli BUDANh500 do budowy ekranów i obudów akustycznych.

Wpływ błędów w projektowaniu i budowie ekranów akustycznych na ich trwałość, skuteczność oraz etetykę.

Niewłaściwe dobranie materiałów

Wybór niewłaściwych materiałów do konstrukcji ekranu akustycznego może prowadzić do problemów. Materiały powinny być odpowiednio gęste i akustycznie absorpcyjne w zakresie częstotliwości hałasu, który ma być redukowany.

Błędy w izolacji akustycznej

Brak odpowiedniej izolacji akustycznej pomiędzy poszczególnymi elementami konstrukcji ekranu może prowadzić do przecieków dźwięku. To może osłabić skuteczność ekranu w redukcji hałasu.

Brak zrozumienia charakterystyki dźwięku

Projektanci ekranów akustycznych powinni dokładnie zrozumieć charakterystykę dźwięku w danym miejscu przed zaprojektowaniem ekranu. W przeciwnym razie, może okazać się, że ekran jest nieskuteczny dla konkretnego rodzaju hałasu.

Błędy w geometrii ekranu

Nieprawidłowo zaprojektowana geometria ekranu może prowadzić do efektów odbicia dźwięku, rezonansów czy utworzenia obszarów cienia, gdzie hałas nie jest skutecznie tłumiony.

Niewłaściwa wysokość lub długość ekranu

Ekran akustyczny powinien być odpowiednio wysoki i długi, aby efektywnie chronić obszar przed hałasem. Niewłaściwe wymiary mogą prowadzić do przenikania dźwięku nad lub obok ekranu.

Brak konserwacji i utrzymania

Ekran akustyczny może stracić swoją skuteczność, jeśli nie jest odpowiednio utrzymywany. Na przykład, roślinność rosnąca na ekranie może wpływać na jego skuteczność, jeśli nie jest regularnie pielęgnowana.

Nieprawidłowa instalacja

Nawet jeśli projekt ekranu jest dobry, nieprawidłowa instalacja może prowadzić do problemów. Niedokładne montowanie elementów, niewłaściwe uszczelnienia czy nieprawidłowe mocowanie mogą wpływać na efektywność ekranu.

Brak uwzględnienia otoczenia

Projektowanie ekranu akustycznego wymaga uwzględnienia specyfiki otoczenia, w którym ma być zastosowany. Ignorowanie otaczających warunków może prowadzić do nieskutecznego rozwiązania problemu hałasu.

Źle dobrana lub zamontowana konstrukcja

Źle dobrana lub zamontowana konstrukcja ekranu akustycznego może mieć negatywny wpływ na jego wygląd , trwałość i skuteczność.

Przepuszczalność dźwięku: Jeśli konstrukcja ekranu akustycznego nie jest odpowiednio gęsta lub nie ma właściwej struktury, może przepuszczać dźwięk zamiast go absorbować lub odbijać. To może prowadzić do tego, że ekran stanie się mniej skuteczny w redukcji hałasu.

Rezonanse: Nieprawidłowo dobrana konstrukcja może prowadzić do powstawania rezonansów, czyli częstotliwości dźwięku, które są wzmocnione zamiast tłumione. To może powodować, że ekran akustyczny będzie mniej efektywny w redukcji hałasu w konkretnych zakresach częstotliwości.

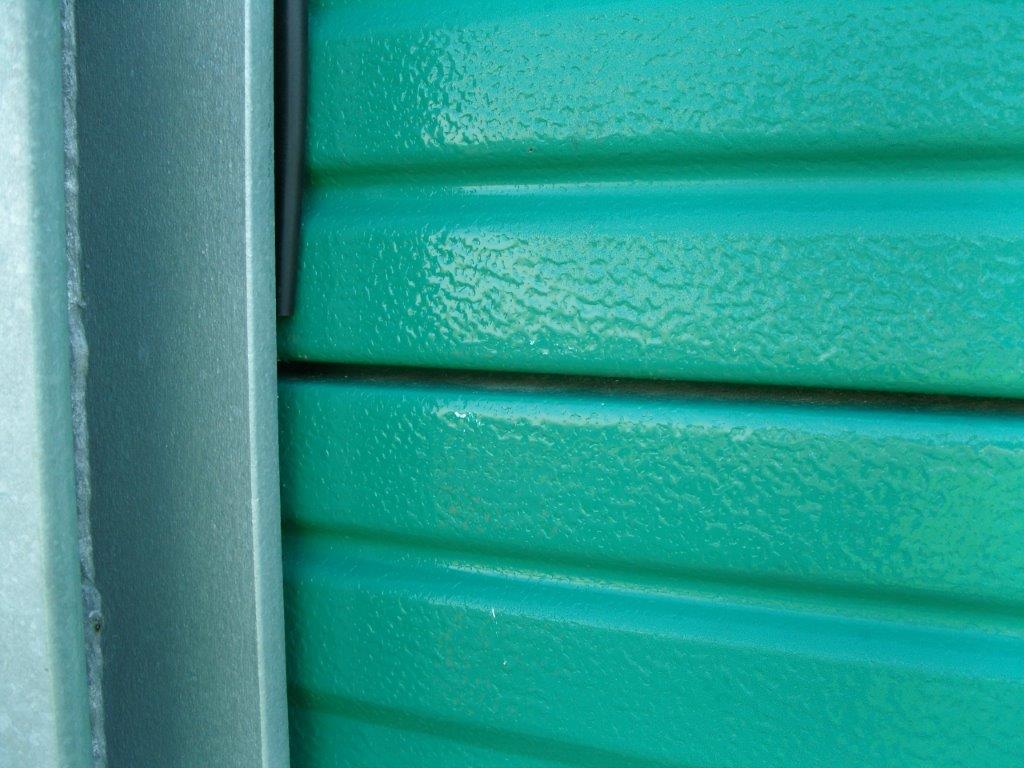

Uszkodzenia i przecieki: Nieprawidłowe zamocowanie czy złe wykonanie konstrukcji mogą prowadzić do uszkodzeń, szczelin, czy przecieków, co może wpływać na skuteczność ekranu. Drobne szczeliny mogą być punktem, przez który dźwięk przedostanie się na drugą stronę ekranu.

Wzrokowa estetyka: Chociaż głównym celem ekranów akustycznych jest redukcja hałasu, to ich wzrokowa estetyka również jest istotna, szczególnie w kontekście otoczenia miejskiego czy krajobrazu. Źle dobrana konstrukcja może wpływać na atrakcyjność wizualną ekranu.

Wpływ na otoczenie: Niekontrolowane odbicia dźwięku lub jego absorpcja mogą wpływać na otoczenie ekranu. Na przykład, jeśli ekran odbija dźwięk w sposób, który jest uciążliwy dla okolicznych mieszkańców lub pojazdów, może to prowadzić do nowych problemów.

Szczelność ekranu akustycznego

Szczelina na dole ekranu akustycznego ma  wpływ na jego skuteczność w ochronie przed hałasem. Wpływ ten zależy od kilku czynników, takich jak szerokość szczeliny, rodzaj otoczenia i źródła hałasu oraz konstrukcja samego ekranu.

Przepuszczanie dźwięku: Szczelina na dole ekranu może umożliwiać przepuszczanie dźwięku przez ekran. Jeśli fala dźwiękowa jest w stanie swobodnie przemieszczać się przez szczelinę, to może ograniczyć zdolność ekranu do blokowania hałasu.

Odbijanie dźwięku: Jeśli dźwięk uderza w dno ekranu i odbija się z powrotem w stronę źródła hałasu, to szczelina może zwiększyć efekt odbicia dźwięku. To może spowodować wzrost poziomu hałasu na obszarze chronionym przez ekran.

W przypadku projektowania ekranu akustycznego z uwzględnieniem szczeliny na dole, istotne jest dokładne uwzględnienie wszystkich tych czynników. Ostateczny wpływ szczeliny na skuteczność ekranu będzie zależał od konkretnych warunków i wymagań projektu. Zazwyczaj inżynierowie akustycy prowadzą analizy i symulacje, aby ocenić, jak szczelina wpłynie na skuteczność ekranu w danej sytuacji i dostosować projekt odpowiednio.

Szczelność ekranu akustycznego

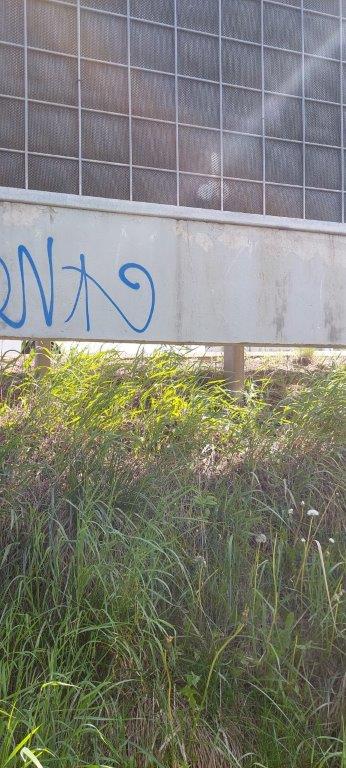

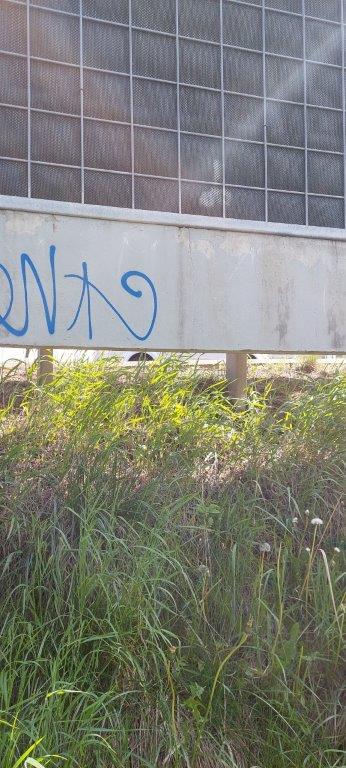

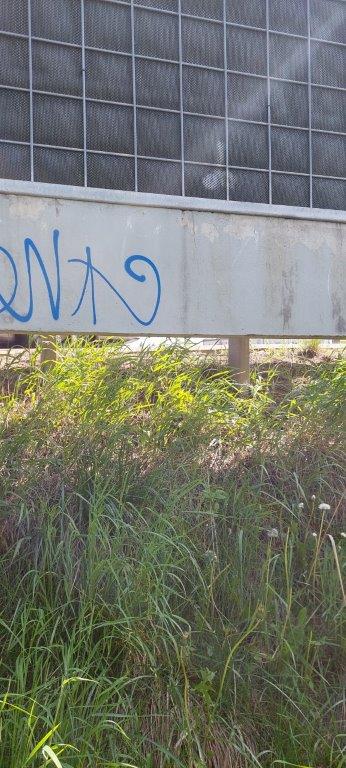

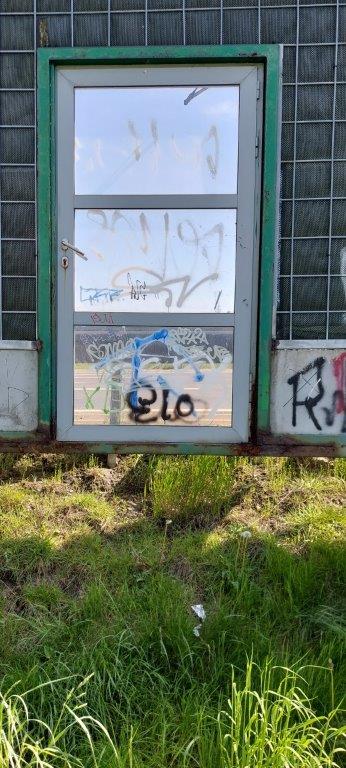

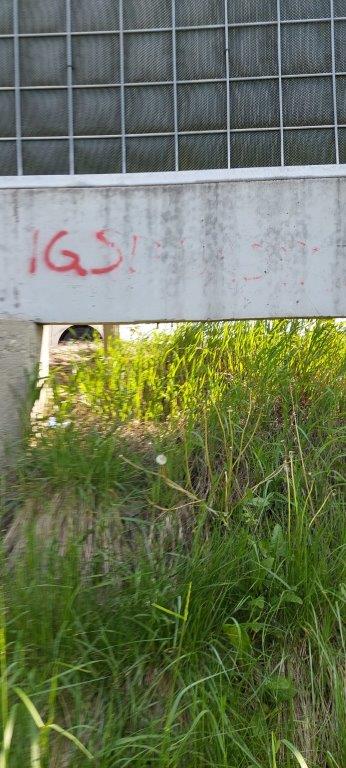

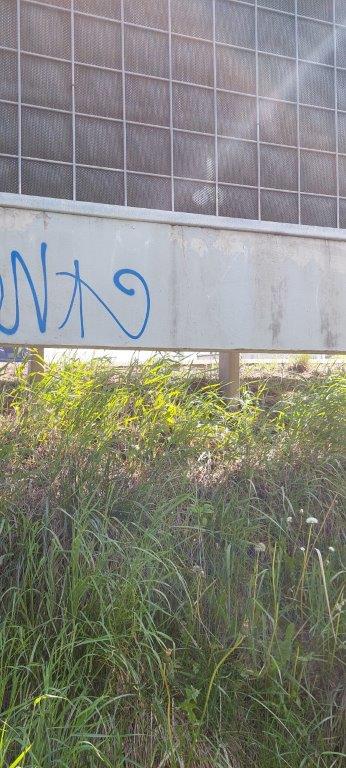

Na zdjęcich widać ekran akustyczny "wiszący w powietrzu". Szczelina pod ekranem powoduje, że skuteczność osłony przed chałasem jest bardzo mała. Widać również źle wykonane ościeżnice drzwiowe, niezabezpieczone przed korozją.

Źle dobrana lub zamontowana konstrukcja

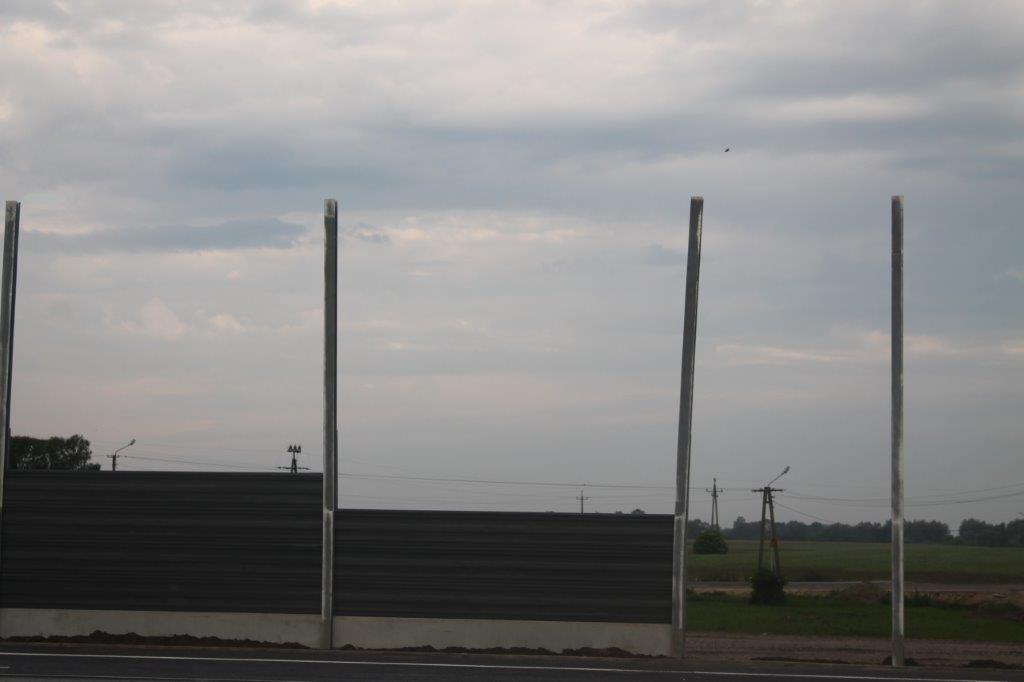

Jeżeli kontrukcja jest źle obliczona lub żle zamontowana, ekranatyczny może być niebezpieczny. Elementy mogą wypadć z konstrukcji.

Błędy w projektowaniu i wykonawstwie ekranów akustycznych

Źle zaprojektowane ekrany, niedobrane do indywidualnych warunków danego projektu powodują, że droga inwestycja w ochronę przed hałasem może być całkowicie nieudana.

Stosowanie złych, najczęściej tanich, niesprawdzonych rozwiązań i materiałów jest marnotrawieniem pieniędzy zarówno prywatnych jak i publicznych inwestorów
