Oktagon H - oktagonalny reduktor hałasu

Oktagonalny (ośmiokątny) reduktor hałasu OKTAGON H pozwala redukcję poziomu natężenia dźwięku dzięki efektowi dyfrakcji czyli ugięcia fali dźwiękowej na górnej krawędzi ekranu.

Oktagonalny (ośmiokątny) reduktor hałasu

OKTAGON H pozwala redukcję poziomu natężenia dźwięku dzięki efektowi dyfrakcji czyli ugięcia fali dźwiękowej na górnej krawędzi ekranu.

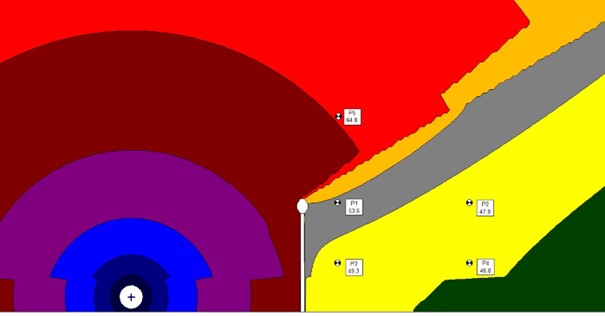

O rozkładzie cienia akustycznego za ekranem decyduje geometria ekranu, przy czym najważniejszym parametrem są tu: wysokość ekranu, szerokość zakończenia ekranu (grubość) oraz odległość ekranu względem źródła dźwięku.

Zastosowanie oktagonu typu H wyższego daje lepszą ochronę w przypadku źródeł dalej oddalonych od ekranu (zwiększa wysokość ekranu) oraz budynków, które są całkowicie przysłonięte przez ekran.

Zastosowanie oktagonu typu V jest bardziej zasadne przy ochronie wysokich budynków, których ekran nie jest w stanie całkowicie przysłonić oraz bliskiej lokalizacji źródła dźwięku (zaraz za ekranem). Daje lepszą ochronę dla wyższych kondygnacji. Jednak różnica ta nie jest znacząco duża.

Skuteczność akustyczna stosowania  dowolnych dyfraktorów jest niewielka - porównywalna z ekranem pionowym podwyższonym  o 0,5m (1 panel BUDAN).

Biorąc pod uwagę znane i ogólnie stosowane metody obliczeniowe, uwzględniające zjawisko odbicia, pochłaniania i załamania fali akustycznej na krawędzi ekranu,  wyniki nie wykazują znaczących różnic pomiędzy stosowaniem zakończeń prostych oraz oktagonalnych.

Potwierdza to tezę, że największy wpływ na skuteczność ekranowania ma geometria układu źródłoekran-obserwator, a w szczególności: lokalizacja źródła, wysokość ekranu, lokalizacja punktu obserwacji oraz odległość ekranu od źródła.

Efektywności zastosowania oktagonu w porównaniu z ekranem zwykłym jest niewielka.

Możliwe zalety zastosowania oktagonalnych reduktorów hałasu.

Rozpraszanie dźwięku

Zakończenie oktagonalne może działać jako element rozpraszający dźwięk. Kształt ośmiokąta foremnego może sprzyjać rozpraszaniu fal dźwiękowych, co może pomóc w zmniejszeniu efektu odbicia dźwięku i poprawie równomiernego rozkładu energii akustycznej.

Odbijanie dźwięku

Zakończenie oktagonalne może skutkować odbiciem dźwięku w konkretne kierunki w zależności od orientacji ośmiokąta. W niektórych przypadkach, taka kontrolowana refleksja może być pożądana, aby skierować dźwięk w określone miejsce lub zmniejszyć oddziaływanie na pobliskie obszary mieszkalne.

Redukcja rezonansów

Odpowiednio zaprojektowane zakończenie oktagonalne może pomóc w redukcji rezonansów, szczególnie jeśli są one problemem w danym obszarze.

Estetyka

Zakończenie oktagonalne może być również wykorzystane ze względów estetycznych. Niektórzy projektanci preferują nietypowe kształty, które nadają strukturze bardziej unikalny wygląd.

Skuteczność w różnych zakresach częstotliwośc

Skuteczność zakończenia oktagonalnego może różnić się w zależności od zakresu częstotliwości dźwięku. W praktyce, projektanci często stosują różne rozwiązania dla różnych pasm częstotliwości, aby osiągnąć optymalne rezultaty.

Modyfikacja kierunku promieniowania dźwięku

Kształt oktagonalny może wpływać na kierunek, w którym dźwięk jest promieniowany. Może to być korzystne w przypadku, gdy istnieje potrzeba skierowania dźwięku w konkretnym kierunku lub zmniejszenia jego oddziaływania na okoliczne obszary.
